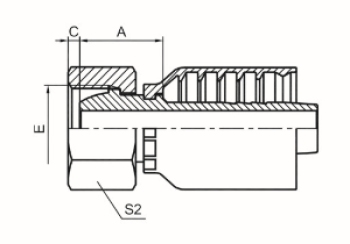

公制内螺纹24°球面重系列

代  号 PART NO. 螺纹E 胶 管 HOSE BORE 管子外径 尺寸 DIMENSIONS
编织 BRAIDED 缠绕 SPIRAL THREADE 公称内径 DN 标号DASH TUBE O.D. A   C    S2
20511C-16-04TRW -- M16X1.5 6 04 8 20 3 19
20511C-18-04TRW -- M18X1.5 6 04 10 21.5 3 22
20511C-20-05TRW -- M20X1.5 8 05 12 22 4.5 24
20511C-20-06TRW -- M20X1.5 10 06 12 21.5 4.5 24
20511C-22-06TRW -- M22X1.5 10 06 14 21.5 4.5 27
20511C-24-08TRW 20512C-24-08TRW M24X1.5 12 08 16 22 5 30
20511C-30-10TRW 20512C-30-10TRW M30X1.5 16 10 20 25.5 7 36
20511C-36-12TRW 20512C-36-12TRW M36X2 20 12 25 25 6.5 41
20511C-42-16TRW 20512C-42-16TRW M42X2 25 16 30 29.7 9 50
20511C-52-20TRW 20512C-52-20TRW M52X2 32 20 38 32.7 8 60
