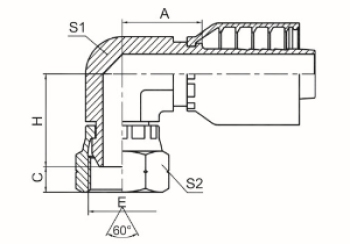

英管内螺纹60°外锥面双六角

代  号 PART NO. 螺纹E 胶 管 HOSE BORE 尺寸 DIMENSIONS
编织 BRAIDED 缠绕 SPIRAL THREADE 公称内径 DN 标号DASH A C H  S1   S2
22691K-04-04RW -- G1/4”X19 6 04 19 5.5 18.5 11 19
22691K-06-04RW -- G3/8”X19 6 04 21.5 6.3 23 16 22
22691K-06-05RW -- G3/8”X19 8 05 21.5 6.3 23 16 22
22691K-06-06RW -- G3/8”X19 10 06 21 6.3 24 16 22
22691K-08-06RW -- G1/2”X14 10 06 24 7.5 26.5 19 27
22691K-08-08RW 22692K-08-08RW G1/2”X14 12 08 24 7.5 28.5 19 27
22691K-10-10RW 22692K-10-10RW G5/8”X14 16 10 26.5 9.5 29.2 22 30
22691K-12-12RW 22692K-12-12RW G3/4”X14 20 12 27.5 10.9 33 27 32
22691K-16-16RW 22692K-16-16RW G1”X11 25 16 34.7 11.7 38.1 33 41
