关于油封的一些知识

 油封径向力是指油封装在轴上时，唇口对轴所产生的抱紧力，这个力等于唇口的预张力、弹簧的箍紧力和密封介质的附加径向力的总和，油封径向力是控制油封质量的重要指标。

油封的径向力必须选择在适宜的范围内，过大过小都会影响密封性能。当径向力选取过小时，油封唇口对轴的接触压力太小，密封不住介质会造成泄漏；当径向力选取过大时，油封唇口对轴的接触压大，会增加油封的摩擦扭矩和摩擦温度，加速了唇口材料的老化而导致油封的时期损坏。因此径向力必须选择适当，能够使油封唇与轴接触面之间构成一种适宜厚度的油膜，保持一种良好的润滑与摩擦状态，以减少功耗，达到良好的密封效果和长久的工作寿命。

过盈量：一般来说，密封圈唇口的过盈量与径向力约成正比关系，即过盈量大，径向力就大；过盈量小径向力也小。唇口的过盈量取小，虽对密封偶件的润滑有利，但容易漏油；而过盈量取得太大又影响密封偶件间的油膜形成，使之磨损失效加快。

弹簧槽中心的位置（R）值：R值是指油封唇口与弹簧槽中心的轴向距离。该数值可认为是油封唇口与轴的理论接触宽度。R值小，接触宽度小，易使接触主力呈集中分布，有利于控制稳定的油膜。R值过大，则接触宽度大，不仅增加摩擦生热，而且因主力分布平均，使油膜遭到破坏，形成流体润滑状态，造成漏油。据资料报道，R值的取值范围在0.3—2.0内，轴径越大，R值越大。当然，R值的选取也不能仅仅依据轴径的大小来确定，也应当综合考虑轴的运动速度（旋转、往复）等因素。

油封腰部厚度和长度：油封的腰部能提供唇部径向力的50%，所以它是保持油封径向力的一个主要因素。腰部较薄、较长，能提高唇口与轴的跟随力，这对高速旋转或偏心较大的轴密封有利。但腰部太薄、太长，易出现变形，同时会减弱腰部的径向力，造成漏油。因此，油封腰部厚度和长度应遵循以下原则来设计。

（1）、工作介质压力时，应采用较厚的腰部厚度和较短的腰部长度。（2）、橡胶的硬度越高，模量和弹性越低，油封腰部厚度应当越薄，长度应当越短。

（3）、油封的公称尺寸（内径、高度）越大，腰部厚度也应当越厚。（4）、油封唇高增大，腰部厚度也应相应增大。也就是说，腰部厚度与长度也应当成一定的比例。

因为油封唇口部温度上升是与磨擦系数、径向力及轴速成正比。当轴速越大时，应尽量减小磨擦系数和径向力，但磨擦系数爱橡胶材料和配方的限制，一般在0.2—0.4之间，不宜再减小。因此对于高速用的油封减小磨擦能，降低生热以延长油封的使用寿命，其径向力应选取小一点。相反，对磨擦系数小的油封可适当加大径向力以提高油封唇的追随能力。据此可以推荐高速油封的径向力一般选取在100—150N/m之间为宜；低速用油封一般取值可略高一些。总之径向力选取在100—200N/m是比较适宜的。

不同硬度胶料的油封性能变化情况：

a、胶料硬度越高，制出的油封内径越大。这是因为胶料收缩率不同的缘故，胶料硬度越高收缩率越小，因此制得的油封内径就越大。（切唇时，尽量少切点）

b、胶料硬度越高的油封唇口接触越小，这是因为硬度高的油封内径大，同时受压缩变化小的缘故。

C、胶料硬度与径向力的关系 胶料硬度越高的油封其径向力越大，试验结果表明：油封不论加金属弹簧或不加金属弹簧都表明了这一规律。

d、泄漏试验 用不同硬度的胶料制成的油封进行台架试验，可以明显看出硬度过低或过高的油封在短时间内都发生了泄漏。这是因为硬度过低的胶料弹性模量小，油封的径向力就小，因而密封性能比较差。而硬度过高的胶料弹性差，油封唇部追随性能不好，因而也容易产生早期泄漏。硬度在65-75之间的油封有较好的密封性能，运转时间长而不漏。

这证明油封胶料在此硬度范围内，油封的各项性能是比较适宜的。其径向力、接触宽度、摩擦扭矩等性能都比较适宜，且胶料弹性好，唇口有较好的追随能力。唇口与轴接触面间能够构成一种较好的润滑与摩擦状态，因而获得了较好的密封效果。由此证明在一般条件下，普通油封的胶料硬度应选取在70±为宜。

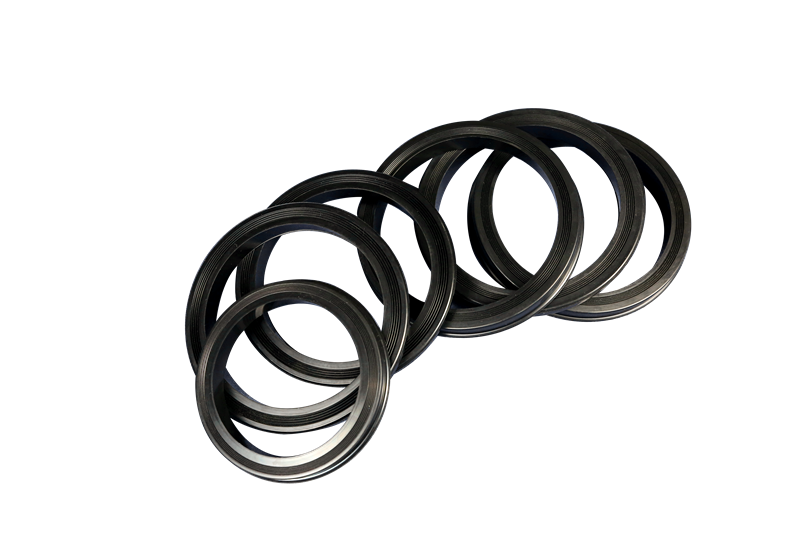

骨架油封结构原理

骨架油封比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。密封体按照不同部位又分为底部、腰部、刃口和密封唇等。通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

（文章来源：橡胶技术网）
